Shrets-0
Народ уже не знаю к кому обратиться все электрики, ремонтники, уже шарахаются от меня короче дело вот в чём
Запускаю двигатель от китайского перфа 1500ват штатно всё Ok работает часами не греется ни искрит, запускаю в другую сторону на щётках дуга, искры, гарь и пепел ЧТО ДЕЛАТЬ очень нужно т.к на этом двигателе собран станочек для выборки фальцев
пух
Если плоскость полюсов статора не совпадает с поскостью в которой расположены щетки, то практически ничего сделать уже нельзя.
А кстати как реверс реализован? hmm.gif
Zozulataras
Возможно, не точно выставлен узел щеткодержателя относительно статора...Если закреплен намертво, ничего не сделаешь, если есть возможность его поворота относительно обмоток статора, то нужно немного повернуть до выставления минимального тока на ХХ по амперметру... Реверс, как понимаю, сделан перекидыванием проводов в переключателе...
Shrets-0
Цитата
А кстати как реверс реализован?

Прикрепленное изображение: Открыть в новом окне
Что я только не делал даже статор переворачивал задом на перёд, к стати статор можно повернуть на 180 относительно оси вращения ротора
И может кандёры какие поставить нужно искрогасящие
Исидор
Солидарен с авторами постов 2 и 3. В электротехнике есть понятие "реакция якоря".
Если не углубляться в теорию, то щёточный узел устанавливается не "в середине полюса электродвигателя", т.е на так называемой "геометрической нейтрали", а немного смещается по направлению вращения якоря, на так называемую "физическую нейтраль". В этом случае наблюдается минимальное искрение на щётках.
Если у Вас щёточный узел подвижный, то при изменении вращения передвигается щёточный узел в сторону вращения до исчезновения искрения на щётках.
Наиболее точно место расположения щёток можно контролировать на холостом ходу с помощью амперметра.
Повторяюсь, в тонкости процесса не углублялся.
пух
Цитата(исидор @ Суббота, 21 Апреля 2012, 2:54)
Если у Вас щёточный узел подвижный, то при изменении вращения передвигается щёточный узел в сторону вращения до исчезновения искрения на щётках.
Наиболее точно место расположения щёток можно контролировать на холостом ходу с помощью амперметра.
*


Никогда нигде такого не встречал, но в данном случае может помочь, если конечно позволит конструкция щеточного узла, смонтировать вторую пару щеток симметрично относительно существующей и реверсировать переключая пары щеток с соблюдением полярности. проблема может быть в том что двигатель перфоратора работает с постоянной нагрузкой, а предполагается использовать его с переменной bye.gif
udod
Цитата(Shrets-0 @ Пятница, 20 Апреля 2012, 21:29)
запускаю в другую сторону на щётках дуга, искры, гарь и пепел ЧТО ДЕЛАТЬ очень нужно т.к на этом двигателе собран станочек для выборки фальцев
*

если щеточныи узел поварачивается на угол к оси вращения при смене вращения нужно щеточныи узел сместитьв сторону заданного вращениячуть переидя физ неитраль это будет прим 15градусов от существующего положения если щеточныи узел неповоротныи а поварачивается только статор то его нужно поворнутьв противоположную сторону прим на тотже градус это лучше делать включив амперметр и остановиться с поворотом при минимальном токе
alekceiii1976
реверс был на перфораторе?
Shrets-0

Цитата(alekceiii1976 @ Суббота, 21 Апреля 2012, 7:10)
реверс был на перфораторе?
*


нет
Цитата(udod @ Суббота, 21 Апреля 2012, 1:33)
если щеточныи узел поварачивается на угол к оси вращения при смене вращения нужно щеточныи узел сместитьв сторону заданного вращениячуть переидя физ неитраль это будет прим 15градусов от существующего положения если щеточныи узел неповоротныи а поварачивается только статор то его нужно поворнутьв противоположную сторону прим на тотже градус это лучше делать включив амперметр и остановиться с поворотом при минимальном токе
*


пока буду думать как это реализовать hmm.gif
благодарю за ответы drinks_cheers.gif
alekceiii1976
обмотки намотаны по разному ,с реверсом и без реверса , ничего не изменишь , я уже пытался
udod
Цитата(alekceiii1976 @ Суббота, 21 Апреля 2012, 22:14)
обмотки намотаны по разному ,с реверсом и без реверса , ничего не изменишь , я уже пытался
*

концы идущие к щеткам нужно поменять местами придется их удлиннить так не достанут и закрепить чтобы не задели за якорь и повернуть статор как писал
Shrets-0
Цитата(udod @ Воскресенье, 22 Апреля 2012, 18:36)
концы идущие к щеткам нужно поменять местами придется их удлиннить так не достанут и закрепить чтобы не задели за якорь и повернуть статор как писал
*


Сделал как вы писали, дуга на щётках пропала но во-первых упала мощность, хотя я этот факт приписываю редуктору (там косозубая) а во-вторых периодически проскакивает кольцевой огонь и из за этого греется коллектор вот а дальше по Чернышевскому
Пс при пробном использовании двигатель аж останавливается хотя я его не перегружаю подаю заготовку примерно 0.5см/с при глубине паза 1см
пух
Цитата(Shrets-0 @ Понедельник, 23 Апреля 2012, 18:34)
а во-вторых периодически проскакивает кольцевой огонь и из за этого греется коллектор
*


Вы бы фото выложили, было бы понятней. Может быть щетки установлены не перпендикулярно к коллектору - тогда с ревеосом тоже проблемы...
udod
Цитата(Shrets-0 @ Понедельник, 23 Апреля 2012, 14:34)
а во-вторых периодически проскакивает кольцевой огонь и из за этого греется коллектор вот а дальше по Чернышевскому
Пс при пробном использовании двигатель аж останавливается хотя я его не перегружаю подаю заготовку примерно 0.5см/с при глубине паза 1см
*

круговои огонь эт плохо как прилегают щетки к коллектору чтото неладно со щетками плохое прилегание как пружинки мощность терять не должен вобще фото щеточного уза глянуть и круговои при нагрузке или в холостую
Shrets-0
Фото завтра
Ещё статор повернул немного исчез огонь, в сумме 30-33 град но мощя приказала долго жить
Shrets-0
вот

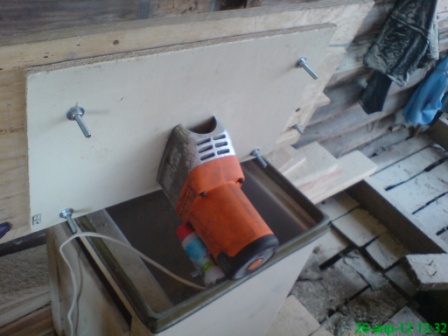

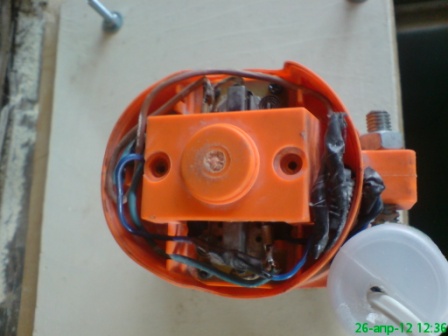

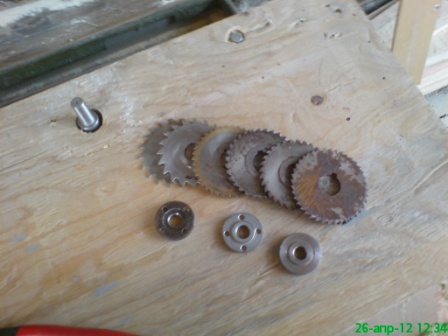

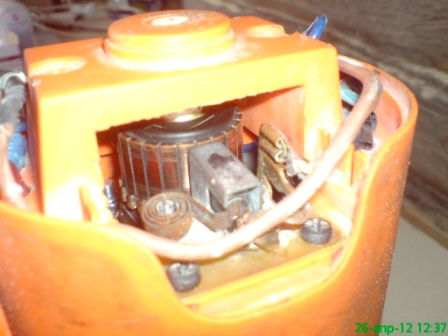

вот Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне

Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне Прикрепленное изображение: Открыть в новом окне
udod
Цитата(Shrets-0 @ Четверг, 26 Апреля 2012, 0:44)
Ещё статор повернул немного исчез огонь, в сумме 30-33 град но мощя приказала долго жить
*
завтра попытаюсь создать подобную ситуацию ипотом дать дополнительные рекомендации

juchkov
На фото плохо видно конструкцию статора, но попробуем на основании того, что есть. hmm.gif
Щетки стоят на геометрической нейтрали, а это значит, что "реакция якоря" компенсируется другим способом. В статоре должны быть четыре обмотки - две это возбуждение ( которые побольше), а другие две - это дополнительные обмотки. Задача дополнительных обмоток - компенсация "реакции якоря". Вот тут и вся соль. Эти обмотки являются как-бы частью якоря ( схематически), и направление тока в них должно меняться вместе с якорем. Если поменять только в якоре, то дополнительные обмотки не только не компенсируют "реакцию якоря", а наоборот усилят ее. Что, по описанию, мы и имеем. crazy.gif

Если что не так , нужны более подробные фото.

С уважением, Юрий. hi.gif
